[LSTM]使用LSTM预测监控数据的数值

本次命题：数值预测

上一篇文章我们的小题目是使用LSTM预测字符顺序的下一个字符。

命题虽然简单，可是实际上应用范围也很广。比如输入法里面，就一定会用到相关的技术。只不过不一定是LSTM，肯定也不止一维特征。这次这个命题相对来说，比较实际一些：从历史预测监控数据预测即将来临的监控指标的数值。

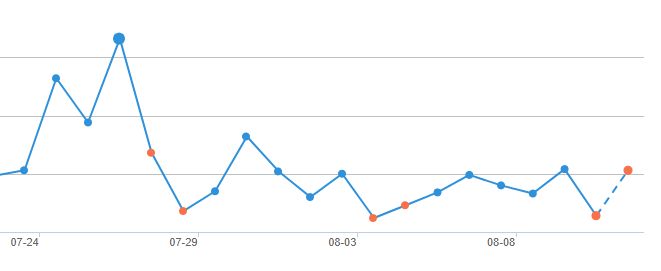

比如下图就是本站在友盟上面的监控数据。最右边的虚线部分就是友盟进行的预测的数值：

本文代码特别鸣谢：https://blog.csdn.net/aliceyangxi1987/article/details/73420583

预测代码做了简单修改就迁移过来直接用了。

具体修改与讨论放在最后进行。

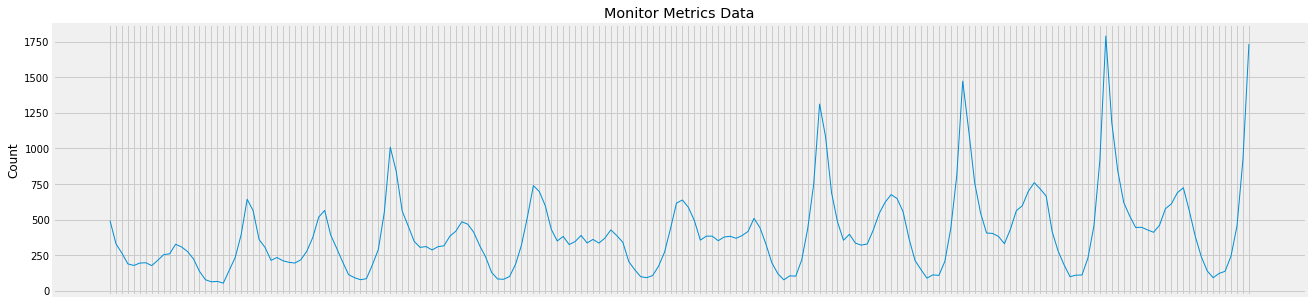

获取数据并展示

因为X轴坐标太挤，显示不出来，所以没有显示在这里。

数据介绍：

这个是我司某个监控指标的数值。具体名字就不说啦:D
时间跨度：一个月
粒度：每个小时一个数值
数据下载：链接

可以看到，在前面一段时间，数值的跳动是比较规律的。当然中间也有一个异常点。只不过后面忽然出现了几个大的波峰。如果是异常检测，在这里就一定要把后面几个波峰给挑出来。

开始炼丹 / 训练模型

完整代码如下：

import numpy
import matplotlib.pyplot as plt
from pandas import read_csv
import math
from keras.models import Sequential
from keras.layers import Dense
from keras.layers import LSTM
from sklearn.preprocessing import MinMaxScaler
from sklearn.metrics import mean_squared_error
%matplotlib inline


# 加载数据
dataframe = read_csv("monitor-metics-data.csv", usecols=[1])
dataset = dataframe.values
# 将整型变为float
dataset = dataset.astype('float32') # numpy.ndarray 类型

# 创建matrix类型的数据集
def create_dataset(dataset, look_back=1):
    dataX, dataY = [], []
    for i in range(len(dataset)-look_back-1):
        a = dataset[i:(i+look_back), 0]
        dataX.append(a)
        dataY.append(dataset[i + look_back, 0])
    return numpy.array(dataX), numpy.array(dataY)

# fix random seed for reproducibility
numpy.random.seed(7)


# 数据正则化， 方法： Min Max
scaler = MinMaxScaler(feature_range=(0, 1))
dataset = scaler.fit_transform(dataset)

# 【注意】因为在我们的周期是小时， 基本上按天进行变动， 可以设置为24.
# 实际上， 也可以设置为1，误差比想象中的小很多
look_back = 24

# 切分train / test 数据
train_size = int(len(dataset) * 0.67)
test_size = len(dataset) - train_size
train, test = dataset[0:train_size,:], dataset[train_size:len(dataset),:]

# 开始构建数据集
trainX, trainY = create_dataset(train, look_back)
testX, testY = create_dataset(test, look_back)
# 注意这里的reshape的操作。
trainX = numpy.reshape(trainX, (trainX.shape[0], trainX.shape[1], 1))
testX = numpy.reshape(testX, (testX.shape[0], testX.shape[1], 1))

# 开始训练模型
# 可以把epochs 训练次数加大， 当前时间不足， 只进行了10次
model = Sequential()
model.add(LSTM(4, input_shape=(look_back,1)))
model.add(Dense(1))
model.compile(loss='mean_squared_error', optimizer='adam')
model.fit(trainX, trainY, epochs=10, batch_size=2, verbose=2)


# 为了展示区别， 训练、测试数据都预测。
trainPredict = model.predict(trainX)
testPredict = model.predict(testX)

# invert predictions
trainPredict = scaler.inverse_transform(trainPredict)
trainY = scaler.inverse_transform([trainY])
testPredict = scaler.inverse_transform(testPredict)
testY = scaler.inverse_transform([testY])

# 计算误差值/RMSE
trainScore = math.sqrt(mean_squared_error(trainY[0], trainPredict[:,0]))
print('Train Score: %.2f RMSE' % (trainScore))
testScore = math.sqrt(mean_squared_error(testY[0], testPredict[:,0]))
print('Test Score: %.2f RMSE' % (testScore))

# 绘图
# plot baseline and predictions
def plot_result() :
    raw = scaler.inverse_transform(dataset)

    x = read_csv("monitor-metics-data.csv", usecols=[0]).values.tolist()

    # shift train predictions for plotting
    trainPredictPlot = numpy.empty_like(dataset)
    trainPredictPlot[:, :] = numpy.nan
    trainPredictPlot[look_back:len(trainPredict)+look_back, :] = trainPredict

    # shift test predictions for plotting
    testPredictPlot = numpy.empty_like(dataset)
    testPredictPlot[:, :] = numpy.nan
    testPredictPlot[len(trainPredict)+(look_back*2)+1:len(dataset)-1, :] = testPredict

    #创建绘图对象，figsize参数可以指定绘图对象的宽度和高度，单位为英寸，一英寸=80px
    fig, ax = plt.subplots(figsize=(20,5))

    raw_line, = plt.plot(x,raw, "m--", linewidth=1, label="Raw Data")
    train_line, = plt.plot(x,trainPredictPlot, "b-", linewidth=1, label="Train Predict")
    test_line, = plt.plot(x,testPredictPlot, "g-", linewidth=1, label="Test Predict")

    plt.legend(handles=[raw_line, train_line, test_line])

    xticks=list(range(0,len(x),40))
    xlabels=[x[t] for t in xticks]
    xticks.append(len(x))
    xlabels.append(x[-1])
    ax.set_xticks(xticks)
    ax.set_xticklabels(xlabels, rotation=40)

    plt.show()
plot_result()

100

101

102

103

104

105

106

107

108

109

110

111

112

import numpy

import matplotlib.pyplot as plt

from pandas import read_csv

import math

from keras.models import Sequential

from keras.layers import Dense

from keras.layers import LSTM

from sklearn.preprocessing import MinMaxScaler

from sklearn.metrics import mean_squared_error

%matplotlib inline

# 加载数据

dataframe = read_csv("monitor-metics-data.csv", usecols=[1])

dataset = dataframe.values

# 将整型变为float

dataset = dataset.astype('float32') # numpy.ndarray 类型

# 创建matrix类型的数据集

def create_dataset(dataset, look_back=1):

dataX, dataY = [], []

for i in range(len(dataset)-look_back-1):

a = dataset[i:(i+look_back), 0]

dataX.append(a)

dataY.append(dataset[i + look_back, 0])

return numpy.array(dataX), numpy.array(dataY)

# fix random seed for reproducibility

numpy.random.seed(7)

# 数据正则化，方法： Min Max

scaler = MinMaxScaler(feature_range=(0, 1))

dataset = scaler.fit_transform(dataset)

# 【注意】因为在我们的周期是小时，基本上按天进行变动，可以设置为24.

# 实际上，也可以设置为1，误差比想象中的小很多

look_back = 24

# 切分train / test 数据

train_size = int(len(dataset) * 0.67)

test_size = len(dataset) - train_size

train, test = dataset[0:train_size,:], dataset[train_size:len(dataset),:]

# 开始构建数据集

trainX, trainY = create_dataset(train, look_back)

testX, testY = create_dataset(test, look_back)

# 注意这里的reshape的操作。

trainX = numpy.reshape(trainX, (trainX.shape[0], trainX.shape[1], 1))

testX = numpy.reshape(testX, (testX.shape[0], testX.shape[1], 1))

# 开始训练模型

# 可以把epochs 训练次数加大，当前时间不足，只进行了10次

model = Sequential()

model.add(LSTM(4, input_shape=(look_back,1)))

model.add(Dense(1))

model.compile(loss='mean_squared_error', optimizer='adam')

model.fit(trainX, trainY, epochs=10, batch_size=2, verbose=2)

# 为了展示区别，训练、测试数据都预测。

trainPredict = model.predict(trainX)

testPredict = model.predict(testX)

# invert predictions

trainPredict = scaler.inverse_transform(trainPredict)

trainY = scaler.inverse_transform([trainY])

testPredict = scaler.inverse_transform(testPredict)

testY = scaler.inverse_transform([testY])

# 计算误差值/RMSE

trainScore = math.sqrt(mean_squared_error(trainY[0], trainPredict[:,0]))

print('Train Score: %.2f RMSE' % (trainScore))

testScore = math.sqrt(mean_squared_error(testY[0], testPredict[:,0]))

print('Test Score: %.2f RMSE' % (testScore))

# 绘图

# plot baseline and predictions

def plot_result() :

raw = scaler.inverse_transform(dataset)

x = read_csv("monitor-metics-data.csv", usecols=[0]).values.tolist()

# shift train predictions for plotting

trainPredictPlot = numpy.empty_like(dataset)

trainPredictPlot[:, :] = numpy.nan

trainPredictPlot[look_back:len(trainPredict)+look_back, :] = trainPredict

# shift test predictions for plotting

testPredictPlot = numpy.empty_like(dataset)

testPredictPlot[:, :] = numpy.nan

testPredictPlot[len(trainPredict)+(look_back*2)+1:len(dataset)-1, :] = testPredict

#创建绘图对象，figsize参数可以指定绘图对象的宽度和高度，单位为英寸，一英寸=80px

fig, ax = plt.subplots(figsize=(20,5))

raw_line, = plt.plot(x,raw, "m--", linewidth=1, label="Raw Data")

train_line, = plt.plot(x,trainPredictPlot, "b-", linewidth=1, label="Train Predict")

test_line, = plt.plot(x,testPredictPlot, "g-", linewidth=1, label="Test Predict")

plt.legend(handles=[raw_line, train_line, test_line])

xticks=list(range(0,len(x),40))

xlabels=[x[t] for t in xticks]

xticks.append(len(x))

xlabels.append(x[-1])

ax.set_xticks(xticks)

ax.set_xticklabels(xlabels, rotation=40)

plt.show()

plot_result()

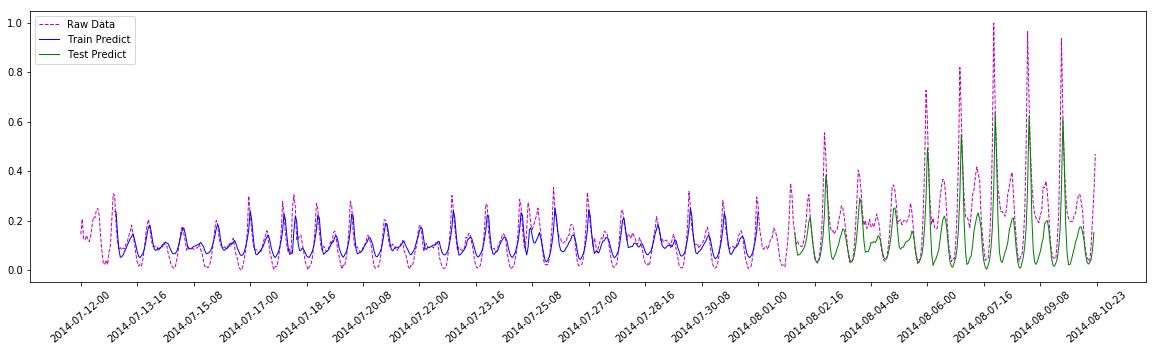

如上图所示：

红色虚线是原始数据，
蓝色为训练数据的预测值。重合度一般
绿色为测试数据的预测值。虽然波峰突然起来，预测的值也相应的升高。只不过跟真实值还是有区别。这就为我们使用LSTM做异常检测(Anomaly Detection) 打下了基础。

改动的地方

look_back
原文的look_back 是1，个人觉得在实际生产之中，应该不会这样使用

根据我们已知的时间窗口周期，改成了24。

numpy.reshape / input_shape

原文代码：

# reshape input to be [samples, time steps, features]
trainX = numpy.reshape(trainX, (trainX.shape[0], 1, trainX.shape[1]))
testX = numpy.reshape(testX, (testX.shape[0], 1, testX.shape[1]))

# ... 中间略
model.add(LSTM(4, input_shape=(1, look_back)))

# reshape input to be [samples, time steps, features]

trainX = numpy.reshape(trainX, (trainX.shape[0], 1, trainX.shape[1]))

testX = numpy.reshape(testX, (testX.shape[0], 1, testX.shape[1]))

# ... 中间略

model.add(LSTM(4, input_shape=(1, look_back)))

我的修改：

trainX = numpy.reshape(trainX, (trainX.shape[0], trainX.shape[1], 1))
testX = numpy.reshape(testX, (testX.shape[0], testX.shape[1], 1))
# ... 中间略
model.add(LSTM(4, input_shape=(look_back,1)))

trainX = numpy.reshape(trainX, (trainX.shape[0], trainX.shape[1], 1))

testX = numpy.reshape(testX, (testX.shape[0], testX.shape[1], 1))

# ... 中间略

model.add(LSTM(4, input_shape=(look_back,1)))

我的理解：

因为我们的数据的特征是一维，因此features的值应该是1，
而我们往回看的时间窗口实际值是look_back的值。在create_dateset函数里面，是的数据集的宽度就是look_back，即trainX.shape[1] == look_back

plot_result函数
原来的绘图函数太简陋，在这里做了好一些优化，比如：
- 图放大
- 有legend
- x坐标的值间隔显示

本文原创，转摘需要注明出处：
https://www.flyml.net/2018/08/13/lstm-prediction-for-monitoring-metric-data

本作品采用知识共享署名 4.0 国际许可协议进行许可
